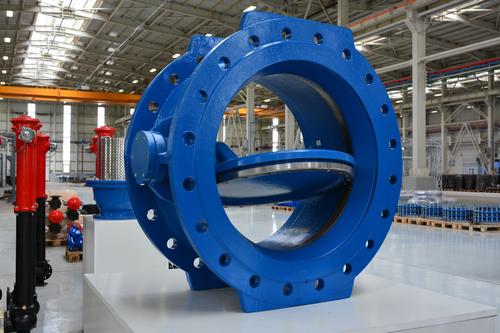

Conhecida por ser mais leve e econômica, a Válvula Borboleta apresenta boa performance como válvulas de bloqueio e controle, devido a sua característica construtiva.
A Válvula Borboleta possui este nome, em função de que a movimentação de seu obturador / disco se assemelha ao movimento das asas das borboletas.
Tendo em vista que a sua principal construção é do tipo “Wafer” (sanduiche), para ser montada entre flanges nas tubulações, possui construção simples e robusta com baixo peso. Desta forma, pode substituir principalmente em tamanhos acima de 2”, com economia e performance, válvulas de bloqueio dos tipos gaveta, diafragma, macho, etc..
Os principais tipos construtivos quanto a disposição do obturador são:
Concêntrica
As Válvulas Concêntricas, como o próprio nome diz, possuem o disco / obturador centralizado nos eixos do corpo da válvula. É o tipo de Válvula Borboleta mais difundido e utilizado no mundo. Normalmente construído em Materiais convencionais e vedações resilientes.
Bi Excêntricas
As Válvulas Bi Excêntricas, possuem dois eixos de excentricidade do disco / obturador em relação ao corpo da válvula. Tal construção permite que o disco, fique em uma posição determinada que quando da abertura da válvula, o mesmo se “descola” da superfície de assentamento (sede) da válvula, diminuindo assim o atrito na vedação (menor torque) durante a operação. Normalmente usados materiais poliméricos e metálicos nas sedes, se prestam para aplicações de maior ciclagem, maiores temperaturas e pressões de trabalho. Permitem Construção à prova de fogo (Fire safe).
Tri Excêntricas
As Válvulas Borboleta tri excêntricas, são muito utilizadas em aplicações severas, aonde a possibilidade de vazamento, tem de ser praticamente “zero”. Por isso são construídas com sedes / anéis de vedação metálicos. A geometria da sede é complexa e distinta em cada área de contato com o disco. Geometria construtiva essa, que beneficia a vedação. O torque de movimentação desse tipo de Válvula é muito baixo, e seu fechamento / bloqueio total é feito por posição mecânica e não atrito. São amplamente utilizadas nas Indústrias Petrolíferas e Petroquímicas. Permitem construção à Prova de Fogo (Fire safe).
Válvula Borboleta Tamanhos comercializados: de 1.1/2” a 60”
Materiais Construtivos do corpo: Ferro Fundido/Nodular, Aço carbono, Aços Inoxidáveis, Aços especiais, Revestidas internamente de Teflon ou outros materiais poliméricos, etc.
Materiais Construtivos do disco: Aço inox 304 e 316, Ferro Nodular, Aços Especiais, Aços revestidos de Teflon ou outros materiais poliméricos, etc.
Materiais de vedação: EPDM, VITON, BUNA N / NITRÍLICA, TEFLON, METAL X METAL, etc.

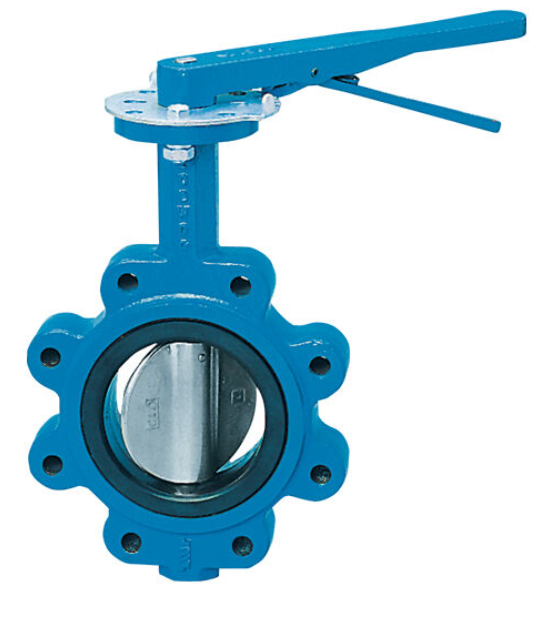

Extremidades: Wafer, Lug e Flangeada.
Classes de pressão: 150# até 1500#

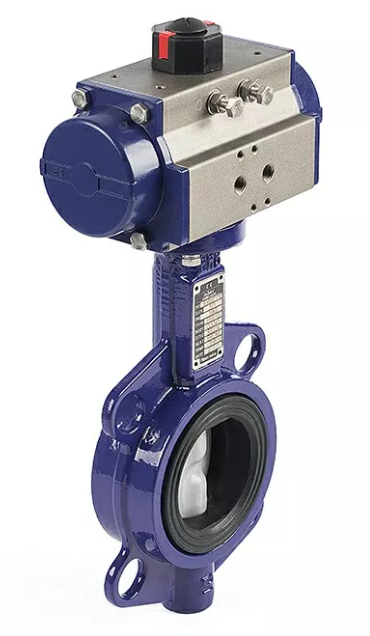

Acionamentos: Manual por alavanca, Caixa Redutora com Volante ou Automático (Pneumático, Elétrico ou Hidráulico).
