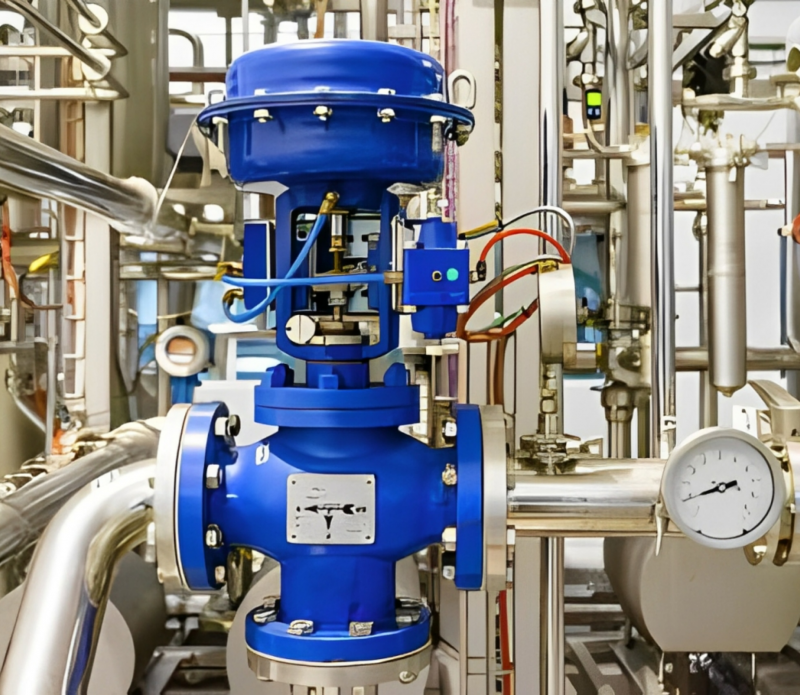

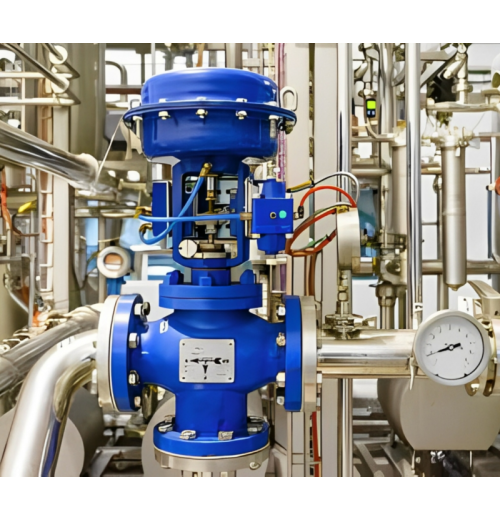

As Válvulas de Controle Proporcional, são fundamentais nos processos produtivos garantindo o Controle dos parâmetros estabelecidos na saída da válvula (jusante).
Existem vários tipos de Válvulas de Controle, baseados em modelos já existentes em Válvulas de bloqueio, com alterações significativas em termos de tipos de obturadores, geometria e projetos.
Seu dimensionamento e especificação requerem Cálculos apurados para a garantia do parâmetro que se deseja controlar. Os Cálculos são executados através de Softwares específicos e Normalizados.
As Válvula de Controle, normalmente funcionam dentro de uma chamada “Malha de Controle”, nunca operando individualmente, necessitando sensores e dispositivos de acionamentos pneumáticos, elétricos e ou combinados que operam em um sistema fechado, “conversando” entre si.
Principais Tipos Construtivos de Válvulas de Controle Proporcional:
- Válvulas Globo de sede simples
- Válvulas Globo de dupla sede
- Válvulas Globo com Obturador tipo “Gaiola”
- Válvulas Globo de Micro Fluxo
- Válvulas Borboleta de Controle Proporcional
- Válvulas de Esfera com obturador caracterizado, com vários perfis geométricos
- Válvulas de Diafragma de Controle Proporcional
- Válvulas Guilhotina de Controle com perfis de obturador específicos
Materiais Construtivos:
Corpo e Castelo / Tampa:
Corpo e Castelo / Tampa:
- Ferro Fundido / Nodular; Aço Carbono, Aços Inoxidáveis, Aços Especiais, Bronze, etc.
- Material dos Internos / Obturadores: Aços Inoxidáveis, Aços Especiais, Aços superficialmente endurecidos (Cromo / Stellite),
- Material de Vedação: Teflon, Metal x Metal, com superfícies de contato endurecidas ou não, adequadas para atender pressões e temperaturas elevadas e alta ciclagem.
- Tamanhos Fabricados: ¼” à 60”.
- Classes de Pressão: 125 / 150# à 4.500#
